       工業反沖洗全自動濾水器內部結構排污系統介紹？工業反沖洗全自動濾水器排污系統采用電動機驅動，排污裝置結構復雜且需要供電、體積大、檢修不方便，而新型網式過濾器通過水力旋噴管利用將流體自身能量轉化為排污系統驅動力，簡化了傳統過濾器的結構，降低了成本，具有體積小、結構簡單、易于檢修和節能等優點。
       工業反沖洗全自動濾水器排污系統所受阻力主要包括水流對吸沙組件的阻力和水潤滑軸承的阻力。工業反沖洗全自動濾水器進行排污時，排污系統主軸旋轉帶動吸沙組件，吸沙組件和水流產生相對運動，由于粘滯力的作用，罐體內水流對吸沙組件產生阻力。
        工業反沖洗全自動濾水器排污系統驅動力水力旋噴管，水力噴旋管能夠轉動是因為：水流流過水力旋噴管并由旋噴管噴出的過程中，水流方向發生變化，水流動量發生變化，同時水流對旋噴管產生推力推動旋噴管。

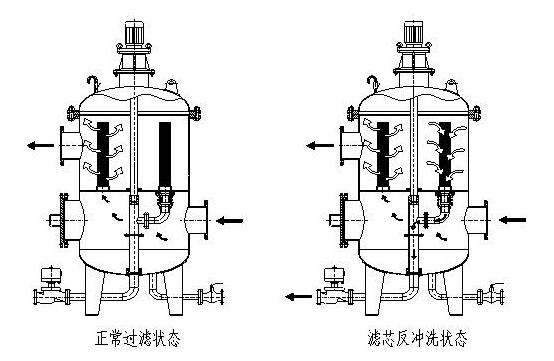

        工業反沖洗全自動濾水器內部結構如下圖示，兩個圖為電動濾水器兩種工作狀態下的內部流向示意圖，左圖為電動濾水器正常過濾狀態下內部水流流向示意圖，右圖為反沖洗狀態下的內部水流流向示意圖，右面下方為進水口，需要過濾的水從此進入，左面上方為出水口，進水從此出口輸送到下行機組，左方*下面為排污口，進、出水口之間有一攔污柵板3，攔污柵板上開有數個Φ20-50mm的通孔（此孔起欄污柵作用，孔徑可據水電站所在流域的水質情況定）。現結合工作原理進行加以說明。
       工業反沖洗全自動濾水器正常過濾狀態：排污口閥門關閉。取自自然的江水、河水由濾水器上腔進水口進入，水中的塑料泡沫、樹枝、水草以及直徑大于隔板欄污柵孔徑的顆粒留在濾水器上腔，并由上排污閥排出。較為清潔的水經導流管流至下腔，水到下腔后，一些沙粒可沉到底板沉沙室內，沙粒可由沖排泥沙出口排出。下腔的水從下隔板的孔流入V形楔式不銹鋼過濾網管，過濾后的清潔水從濾水器中間的出水口流出。
       工業反沖洗全自動濾水器反沖洗狀態：當濾網表面積聚雜物時，工業反沖洗全自動濾水器進、出水口會產生壓差，當差壓值達到自反沖設定值時，差壓開關動作，電動減速裝置和電動排污閥先后得電，排污閥打開，與大氣相通，經過過濾的水，在差壓作用下對濾網反沖，將附著在濾網上的污物沖出，并由下腔排污閥將污物排出。
