一、手搖螺旋式煤粉取樣器產品概述

       手搖螺旋式煤粉取樣器，主要用于電廠制粉系統中一次風煤粉管道上的煤粉定期取樣。入爐煤粉細度是電站燃煤鍋爐常規監督項目，它需要采樣，以監管鍋爐制粉系統的運行工況，對鍋爐機組的安全經濟運行有著非常重要的意義。由于磨煤機碾磨件的磨損、煤種、塊度的變化，煤粉的細度將產生較大的變化，并直接影響鍋爐燃燒的效率，因此必須定期對煤粉細度取樣檢測。當煤粉細度超過設計值時及時調整分離器拆向門開度，或調整及更換磨煤機碾磨件是十分必要的。而且制粉系統現下采用正壓直吹式較多，日常煤粉取樣困難，因此需要專門的煤粉取樣器進行取樣。

       該類型的煤粉取樣器設計采用螺旋輸送原理，當煤粉沉落在取樣嘴中，利用外部的手柄或電動執行機構旋轉螺旋輸送器，煤粉將通過取樣管送到落粉管進入取樣瓶中。

       該產品具有手動、電動兩種操作方式。手動操作，外部備有手柄，取樣時只要操作人員搖動手柄即可取樣。電動操作，在外部備有電動執行機構，并備有手動機構，有定時、點操、手動三種功能。具有不堵粉，取樣快，密封好等特點。

安裝設計合理、方式合適的煤粉取樣裝置，可方便地實現制粉系統的煤粉等速取樣，使得所取粉樣具有代表性，且取樣操作簡單，不會產生煤粉泄漏現象，改善了采樣工作環境，減輕勞動強度。

二、手搖螺旋式煤粉取樣器結構形式

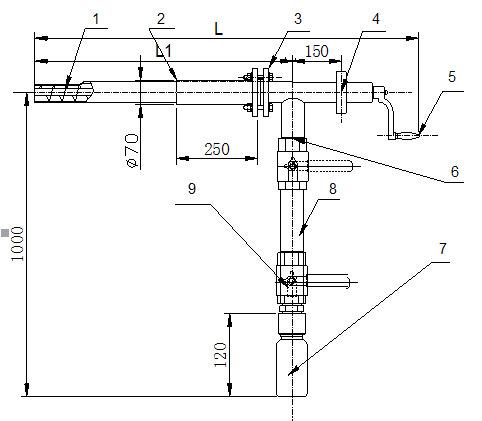

       原理圖如下所示：

        1、螺旋輸送器：插入煤粉管道中，取樣嘴背著煤粉氣流方向，煤粉沉落在取樣嘴中，由螺旋輸送器經取樣管送入取樣瓶中。

        2、安裝連接管：焊接在煤粉管道上，以便取樣管從這里插入煤粉管道中。

        3、連接法蘭：取樣管從連接法蘭插入煤粉管道，并與安裝連接管連接固定密封。

        4、組裝密封法蘭：用于轉動機構的組裝和密封。

        5、手柄：取樣時搖動手柄旋轉螺旋輸送器，將煤粉輸送入取樣瓶。

        6、閥門：密封和取樣時用。

        7、取樣瓶—取出的煤粉集中存放，供標定之用。

        8、煤粉沉落管：煤粉經螺旋輸送器、煤樣進入該管中。

        9、球閥：密封和取樣時用。

三、手搖螺旋式煤粉取樣器工作原理

       螺旋煤粉取樣器，是利用煤粉撞擊和自然沉落在取樣嘴中后，經螺旋輸送器輸送出煤粉管道并落入取樣瓶中的原理設計而成的一種固定式煤粉取樣裝置。取樣嘴固定安裝在煤粉管道中，取樣嘴背對著煤粉氣流運行方向，煤粉在管道中被熱風攜帶著呈不規則的狀態運行，經取樣嘴的撞擊和自行的沉落，使取樣嘴中聚集很多煤粉，再由取樣管中的螺旋輸送器，輸送落入煤粉沉落管中，取樣結束后，操作閥門將煤粉放落到取樣瓶中即可。

四、手搖螺旋式煤粉取樣器操作程序

        取樣前所有閥門為關閉狀態，取樣時，打開閥門⑥，搖動手柄旋轉螺旋輸送器，煤粉即通過取樣管源源不斷的落入煤粉沉落管中，煤粉數量達到要求時，停止搖動手柄，關閉閥門⑥，打開閥門⑨，將沉落管中的煤粉放入取樣瓶中，關閉閥門⑨，擰下取樣瓶取出煤粉作為化驗之用，取樣瓶放回原處。

五、手搖螺旋式煤粉取樣器主要技術參數

       1、型號：LXMF-1型（螺旋式結構）

       2、適用范圍：正壓直吹式制粉系統

       3、取樣槍：φ20mm平頭取樣槍；取樣孔φ6mm

       4、管道內氣流速度：15～30m／s

       5、壓縮空氣壓力：0.05～0.2Mpa

       6、取樣時間：不少于150s／每次

       7、取樣量200g（3-5min）

       8、分離效率約99％

       9、壓縮空氣消耗量：0.2m³／min

六、手搖螺旋式煤粉取樣器性能特點

         1、可實現管道內煤粉多點同時等速取樣，方便、快捷，所取的煤粉樣代表性好；

         2、系統操作簡單，取樣方便；

         3、吹掃系統可使每次取樣真實、可靠；避免了取樣器堵塞；

         4、執行機構靈活、可靠，使煤粉取樣簡單易行；

         5、取樣時將采樣頭轉到測量位置，平時置于煤粉氣流之外，可保護取樣頭，提高使用壽命；

         6、系統結構簡單，免維護。

         7、固定安裝于煤粉管道上，取樣時旋至測量平面，平時取樣槍置于煤粉氣流之外，磨損小，壽命長；

七、手搖螺旋式煤粉取樣器安裝事項

       手搖式煤粉取樣器安裝時，根據煤粉管道直徑，將安裝連接管焊接在煤粉管道上，插入取樣管，要保證取樣嘴在煤粉管道的距離，并背對著煤粉氣流運行方向，將連接法蘭連接好并密封即可。
