電動濾水器-工業電動濾水器在發電機組冷卻水系統中的使用？

     電動濾水器-工業電動濾水器在發電機組冷卻水系統中的使用？針對水電站運行中電動濾水器-工業電動濾水器-電動排污濾水器發生堵塞的常見問題，本文結合云南文山小河溝水電站冷卻水系統特點，對其電動濾水器-工業電動濾水器-電動排污濾水器發生堵塞的原因進行分析，找出其主要原因，提出改進措施，杜絕運行中電動濾水器-工業電動濾水器-電動排污濾水器堵塞情況的發生。
發電機組冷卻水壓；機組蝸殼電動濾水器-工業電動濾水器-電動排污濾水器；技術供水電動濾水器-工業電動濾水器-電動排污濾水器；過濾平臺小河溝電站有３臺立式發電機組，容量為３×７０００ｋＷ，該站共有４臺電動濾水器-工業電動濾水器-電動排污濾水器，其中３臺機組蝸殼取水電動濾水器-工業電動濾水器-電動排污濾水器、１臺技術供水池電動濾水器-工業電動濾水器-電動排污濾水器。因盤龍河河水雜質多，４臺電動濾水器-工業電動濾水器-電動排污濾水器堵塞狀況頻繁發生，電動濾水器-工業電動濾水器-電動排污濾水器人工清堵工作任務繁重。機組冷卻水有兩個水源點互為備用。水源一：從壓力前池取水，經過技術供水池泥沙沉淀和電動濾水器-工業電動濾水器-電動排污濾水器過濾后供給３臺機組使用（供水量可以滿足３臺機組冷卻水的需求）；水源二：從３臺水輪機蝸殼取水，經蝸殼電動濾水器-工業電動濾水器-電動排污濾水器過濾后供給本臺機組冷卻水（供水量只滿足單臺機組冷卻水的需求）。
機組冷卻水兩個水源點共有三種運行方式，根據運行情況進行調整切換：表由技術供水電動濾水器-工業電動濾水器-電動排污濾水器獨立提供３臺發電機組冷卻水；由３臺蝸殼電動濾水器-工業電動濾水器-電動排污濾水器獨立供本臺發電機組冷卻水；憋由技術供水電動濾水器-工業電動濾水器-電動排污濾水器和３臺蝸殼電動濾水器-工業電動濾水器-電動排污濾水器聯合供３臺發電機組冷卻水（見圖１）。

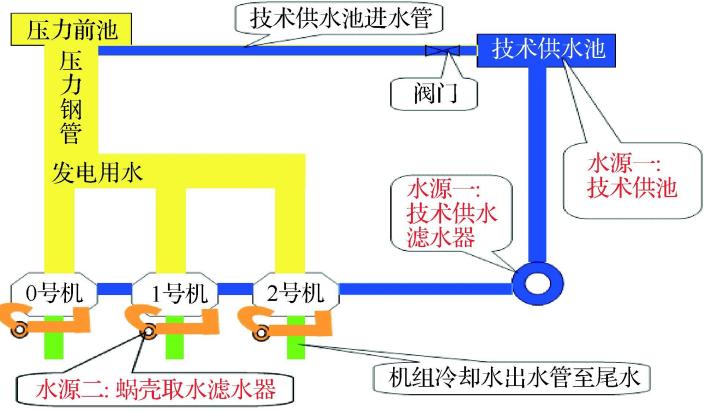

圖1電站三臺發電機組冷卻水系統
選題理由
每年５～１１月豐水期，要求控制每月電動濾水器-工業電動濾水器-電動排污濾水器堵塞發生的次數不超過１臺次（因?yàn)樨S水期本站發生停機清污時，對發電量損失很大）。
２０１１年５～１１月電動濾水器-工業電動濾水器-電動排污濾水器堵塞情況見表１。
表12011年5～11月電動濾水器-工業電動濾水器-電動排污濾水器堵塞情況
單位：臺次
 ５月 ６月 ７月 ８月 ９月 １０月 １１月 合計
堵塞 ８ １２ １５ １４ １３ ８ ５ ７５
月平均 １１
為此，確定課題為：降低豐水期發電機組冷卻水電動濾水器-工業電動濾水器-電動排污濾水器的堵塞次數。
設定目標
將豐水期每月冷卻水電動濾水器-工業電動濾水器-電動排污濾水器堵塞的臺次由１１臺次／月降至１臺次／月作為活動目標。
目標可行性分析
小組成員對２０１１年５～１１月豐水期該站４臺電動濾水器-工業電動濾水器-電動排污濾水器分別發生堵塞的次數進行了分析（見表２、表３）。
表2豐水期電動濾水器-工業電動濾水器-電動排污濾水器堵塞情況統計單位：臺次
電動濾水器-工業電動濾水器-電動排污濾水器
月份
０號機組
１號機組
２號機組
技術供水
合計
５月 ２ ２ ２ ２ ８
６月 ２ ３ ４ ３ １２
７月 ３ ４ ４ ４ １５
８月 ３ ３ ４ ４ １４
９月 ２ ４ ４ ３ １３
１０月 １ ３ ２ ２ ８
１１月 １ ２ １ １ ５
合計 １４ ２１ ２１ １９ ７５
表3豐水期電動濾水器-工業電動濾水器-電動排污濾水器堵塞分類統計單位：臺次
 ３臺蝸殼www.yongdapainting.com-電動排污濾水器 技術供水電動濾水器-工業電動濾水器-電動排污濾水器 合計
堵塞 １４＋２１＋２１＝５６ １９ ７５
百分率（％） ７５ ２５ １００
解決７５％堵塞情況的辦法：如果３臺機組都不用從機組蝸殼電動濾水器-工業電動濾水器-電動排污濾水器取水，全部由改進后的技術供水池提供冷卻水，由于技術供水電動濾水器-工業電動濾水器-電動排污濾水器在不堵塞的情況下其供水量可以同時滿足３臺機組冷卻水的需求，故可以減少７５％的堵塞情況。
解決２５％堵塞情況的辦法：鑒于威龍電站２０１１年５～１１月技術供水電動濾水器-工業電動濾水器-電動排污濾水器堵塞次數只有５次，其條件與小河溝電站／基本相同，故小河溝電站也應能做到。這樣就可以解決技術供水池電動濾水器-工業電動濾水器-電動排污濾水器堵塞次數這一問題的７３暢７％［即：（１９-５）／１９＝７３暢７％］，即可以使豐水期每月電動濾水器-工業電動濾水器-電動排污濾水器堵塞由１１臺次／月下降到０暢７臺次／月［即：
（１９-１９×７３暢７％）÷７＝０暢７臺次／月］，保證了指令性目標的實現。
原因分析

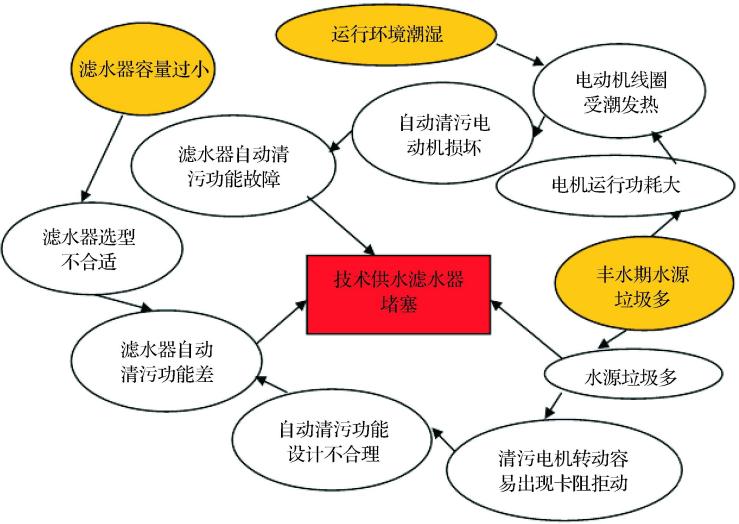

通過討論和集思廣益，對技術供水電動濾水器-工業電動濾水器-電動排污濾水器頻繁堵塞原因進行了分析，并表述出來，如下頁圖２所示。要因確認確認１：豐水期水源垃圾多確認結論：要因盤龍河枯水期１、２、３、４、１２月水源中垃圾少，所以前池日清污次數不超過１次，技術供水電動濾水器-工業電動濾水器-電動排污濾水器月堵塞次數不超過１次；到了豐水期時水源中垃圾增多，前池日清污次數也增多，同時技術供水電動濾水器-工業電動濾水器-電動排污濾水器月堵塞次數圖2原因分析關聯圖
成正比增長。由此可見，豐水期水源中垃圾過多對技術供水電動濾水器-工業電動濾水器-電動排污濾水器堵塞問題影響很大（見圖３）。確認２：電動濾水器-工業電動濾水器-電動排污濾水器容量過小確認結論：非要因ＤＮ２５０電動濾水器-工業電動濾水器-電動排污濾水器容量是ＤＮ１００電動濾水器-工業電動濾水器-電動排污濾水器的２暢５倍，但３臺蝸殼電動濾水器-工業電動濾水器-電動排污濾水器堵塞的平均次數為２０次，技術供水電動濾水器-工業電動濾水器-電動排污濾水器堵塞的次數為１９次，兩種電動濾水器-工業電動濾水器-電動排污濾水器全年堵塞次數僅相差１次，由此可見，電動濾水器-工業電動濾水器-電動排污濾水器容量大小對電動濾水器-工業電動濾水器-電動排污濾水器堵塞的問題影響程度很小。確認３：運行環潮濕確認結論：非要因運行環境潮濕產生缺陷導致電動濾水器-工業電動濾水器-電動排污濾水器發生堵塞的情況僅有３次，而在運行環境不潮濕的情況下電動濾水器-工業電動濾水器-電動排污濾水器發生堵塞的次數是７２次，所以，運行環境潮濕對４臺電動濾水器-工業電動濾水器-電動排污濾水器堵塞的問題影響程度很小。

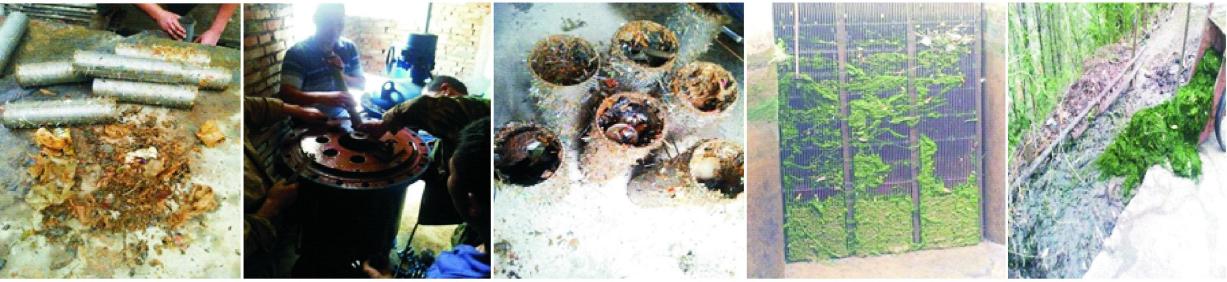

制定對策表圖3清理堵塞垃圾照片

邊改為弧形狀，出水更均勻（見圖４、圖５）。小組針對主要因素制定了對策措施，見表４。
表4 對策措施
要因 對策 目標 措施 地點 負責人 完成日期
豐水期水源垃圾多
技術供水池加裝濾水板裝置
水源中垃圾直徑＜５ｍｍ 制作進水管出水分離方形開口 技術供水池
朱德軍 ２０１２年
４月１０日
加工過濾板 機械加工廠
劉丕睿 ２０１２年
４月１０日
安裝支撐構架 技術供水池
劉丕睿 ２０１２年
４月１０日   安裝兩塊分離式獨立的過濾板 技術供水池
朱德軍 ２０１２年
４月１０日
對策實施
９暢１ 制作進水管出水分離式方形開口
根據出水情況，開口尺寸做適當調整。開口按圖施工，開口尺寸２００ｍｍ×２５０ｍｍ，開孔間距３００ｍｍ，根據出水的均勻性，對開口做一些小調整，將開口的進水

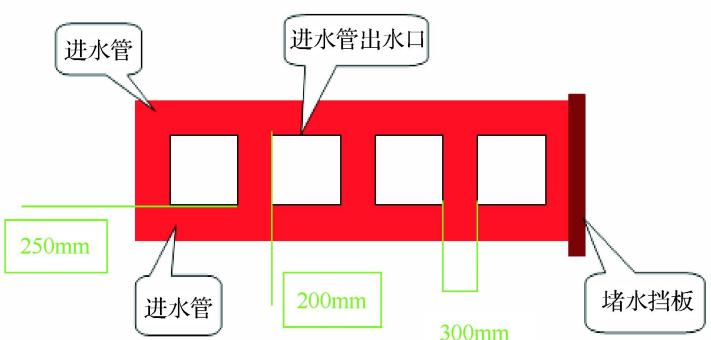

圖4進水管出水單元外形設計

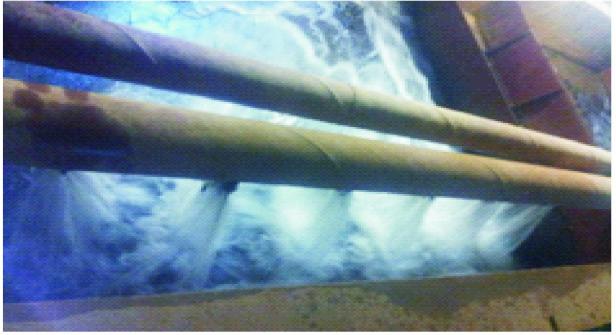

圖5改進后進水管出水效果９暢２ 加工過濾板加工兩塊濾孔直徑５ｍｍ的濾孔板，兩塊合計面積２１ｍ２，每平方米加工濾孔３６００個，共有濾孔７５６００個。９暢３ 支撐構架支撐桿是８０ｍｍ鍍鋅管，抬面是１００ｍｍ×５０ｍｍ槽鋼，護欄是５０ｍｍ×５０ｍｍ×５ｍｍ角鐵。
９暢４ 安裝兩塊分離式獨立的過濾板２５０ｍｍ進水管配１２ｍ２的濾水板；２００ｍｍ進水管配９ｍ２的濾水板。９暢５實施效果檢查全部安裝完畢后，把兩根進水管閘閥調至全開位置，出水量大，過濾板能很快完成冷卻水源的雜物過濾。過濾板上沒有過多集水，對不停水清污工作起到了安全保障作用；過濾平臺具有較強的抗雜物堵塞能力，確保了可靠的機組冷卻水水質供應（見圖６）。
效果檢查
實施前后效果對比見表５。

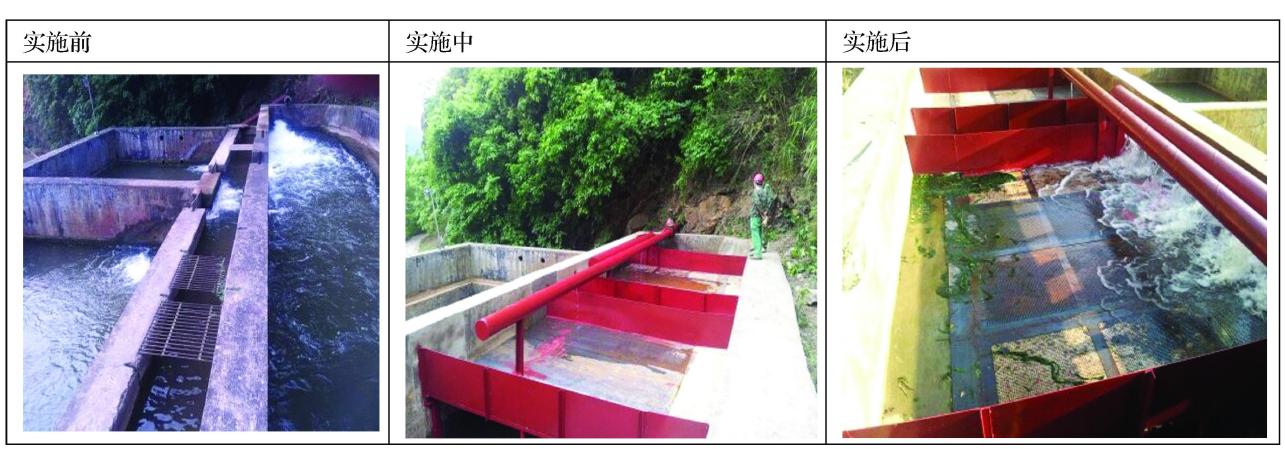

表5 效果對比圖6實施前后效果對比經濟效益高，具有較好的推廣價值。
制定鞏固措施２０１２年１１月，為了鞏固取得的成果，小組成員將“進水管出水單元設計說明及圖紙”、“過流量濾孔板設計說明及圖紙”、“構架設計安裝說明及圖紙”、“濾水平臺效果驗收標準”等資料進行了梳理，對原有枟技術供水池配套功能設計標準枠的內容進行了補充，供同行電站借鑒或咨詢查看。總結和下一步打算活動效益：表杜絕了發電機組因電動濾水器-工業電動濾水器-電動排污濾水器堵塞而被迫停機情況發生；鱉減輕了維護人員清理電動濾水器-工業電動濾水器-電動排污濾水器堵塞垃圾的勞動強度；憋提高了發電機組運行的可靠性。
