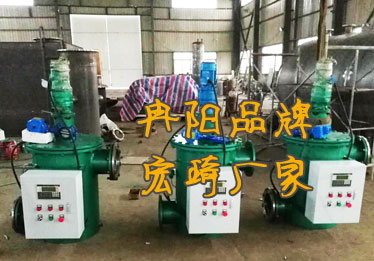

工業手動濾水器與電動濾水器控制系統設計方案
工業手動濾水器與電動濾水器控制系統設計方案?工業手動濾水器與電動濾水器主電路設計.旋轉式濾水器控制系統的主電路如圖3-1所示。主回路中交流接觸器KM3控制濾水器電動機M1、液壓泵電動機M2;KM1、KM2通過正、反轉控制電動閥電動機M3,完成開起閥門和關閉閥門的功能。電動機M1、M2、M3由熱繼電器FR1、FR2、FR3實現過載保護。電動閥電動機M3控制器內還裝有常閉熱保護開關，對閥門電動機M3實現雙重保護。QF為電源總開關，既可完成主電路的短路保護，又起到分?jǐn)嗳嘟涣麟娫?/span>的作用，使用和維修方便。熔斷器FU1、FU2、FU3分別實現各負載回路的短路保護。FU4、FU5分別完成交流控制回路和PLC控制回路的短路保護。
控制任務的分析與輸入輸出點分配根據設計要求，共有19個I/0接口，其中10個輸入接口，9個輸出接口。根據S7-300系列的技術指標選擇型號為CPU314的PLC,可以滿足本控制系統的控制要求。其中，輸出部份分為220V輸出和24V輸出兩部份。220V輸出為電動機控制的接觸器和報警電鈴輸出;24V輸出為各種指示燈輸出。由于有兩種不同的輸出電壓要求，所以必須提供兩種不同電壓的電源，這兩個電源由交流控制電路提供。
工業手動濾水器與電動濾水器操作說明及注意事項:
1、各處電器、電路有熔斷器和熱繼電器保護，不易發生燒熔故障;
2、定時功能還只能通過PLC定義，如需外界定義還要另外添加硬件;
3、自動除雜和差壓除雜切換明確，兩工作方式互不干擾;
4、整機的工業手動濾水器與電動濾水器電機和液壓泵電機始終工作，進行排污時只有電動閥電機啟動停止，有效減少機械振動和電機的頻繁啟動，延長了整機的壽命。
