對于工業自動排污濾水器過濾器具體安裝參數分析?

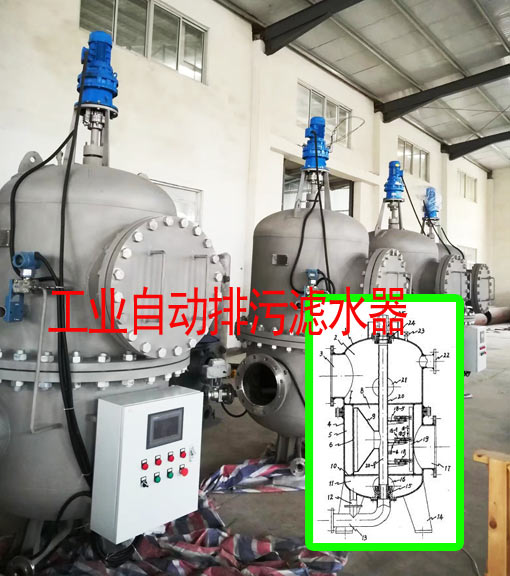

對于工業自動排污濾水器過濾器具體實施方式:
以流量為2120m3/h、工作壓力1.6Mpa、過濾精度5mm的濾水器為例：
罐體1,過濾筒6,上、下隔板7、10,叉管式主軸20及反沖洗罩9,支架總成18、沉淀物排放管12、下排污管13及各法蘭均采用不銹鋼制作；清污刮板19材質為聚四氟乙烯。
其中：罐體1內徑φ900mm、軸向高1920mm、壁厚12mm,進水腔2軸向高765mm,進水口3及出水口17直徑均為φ530mm,上排污口22及下排污管13直徑均為φ159mm,管壁厚6mm,沉淀物排放管12為φ89×4.5mm,主軸20(直徑×壁厚)φ108×8mm、長2200mm,反沖洗罩9喇叭口為矩形截面，軸向高800mm、寬50mm,上、下邊與過濾筒6為同心圓的圓弧邊，整個口部距過濾筒的內壁5mm,后端與主軸連接部位軸截面為200×50mm(高×寬)的矩形口；
支架總成18中：軸套18～1為φ16×134×4mm(內徑×長×厚),刮板軸18～2長50mm,直徑φ15.5mm,彈簧18～3為φ1.6×φ12×48.2mm、極限工作壓力102N,調節螺栓18～4為M16×50mm,固定支承桿18～5采用40×40mm角鋼與主軸焊結連接，清污刮板19(長×寬)800×40mm,板體厚8mm,口部厚2mm。
工業自動排污濾水器過濾筒6(直徑×高×厚)φ720×900×5mm、其上有效過濾面積為0.665m2,上、下隔板7、10,厚20mm,外側與與罐體1內壁密封焊結，內側分別與過濾筒6的上、下端口通過法蘭緊固連接。其余外設的動力系統、電磁閥及控制器等均與背景技術相同。
