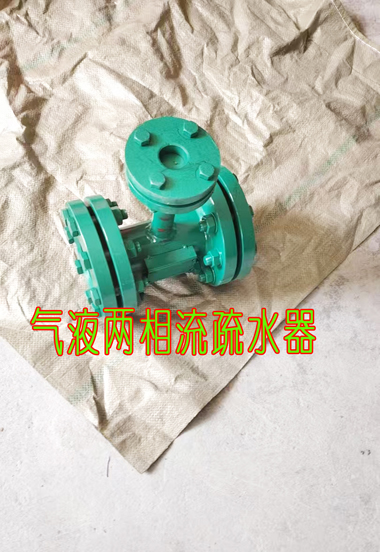

氣液兩相流疏水器結構設計與安裝在電力行業的應用

      氣液兩相流疏水器在電力行業的結構設計與安裝應用需兼顧高效性、穩定性和安全性，其核心特點及實踐要點如下：
一、氣液兩相流疏水器結構設計核心特點
智能調節結構
      信號采集與反饋：通過相變管（信號管）實時采集液位變化的汽/液相信號，驅動閥腔內的疏水流量自動調節，實現液位動態平衡（±10mm精度）。
      無動力執行：取消傳統電動/氣動執行機構，采用漸縮板與節流孔板組合設計，依靠流體壓差自調節，避免卡澀故障。
耐沖蝕材質
      閥腔內部采用硬質合金襯里（如碳化鎢），抵抗≥2.5MPa工況下的汽蝕沖刷；法蘭與殼體為整體鍛造316L不銹鋼，壽命較傳統設備提升20%以上。
模塊化流道
      節流孔板采用分片螺栓連接，孔徑按疏水量分級定制（如φ8/12/15mm），支持在線更換；漸縮板錐角優化至15°–18°，降低流阻30%。
二、氣液兩相流疏水器電力行業典型應用場景
設備 作用 效益
高/低壓加熱器 維持恒定液位，防止蒸汽竄入下級加熱器造成熱損失 降低煤耗≥5%，端差縮小3℃–5℃
鍋爐連排系統 精準控制擴容水箱水位，避免飽和水閃蒸導致的能量浪費 年維護成本降幅30%–50%
熱網加熱器 消除液位波動引起的管道振動，減少焊縫泄漏風險 換熱管壽命延長2–3年
三、氣液兩相流疏水器安裝關鍵規范
位置與坡度
      必須安裝于管道低點，入口管道坡度≥1:100（指向疏水器），出口管道坡度≥1:50（指向排水點）。禁止靠近強振源（如泵機組），水平安裝公差≤±2°。
管道匹配要求
參數 標準 作用
入口管徑 ≥疏水器公稱通徑（DN） 防流量受限導致調節滯后
出口管徑 ≥5×DN 避免背壓過高阻礙排水
信號管長度 ≤1.5m 減少信號延遲
密封與防護
法蘭連接需采用纏繞墊片（耐溫≥300℃），螺栓預緊力按ASMEB16.5標準執行。
電氣接口需屏蔽接地（電阻≤10Ω），遠離變頻器等電磁干擾源。
四、氣液兩相流疏水器常見問題與改進措施
水位波動大
      成因：相變管徑過大導致信號響應遲滯（原設計管徑≥DN25）。
      改進：縮徑至DN15–DN20，加裝緩沖罐穩定信號壓力。
疏水不暢
      成因：出口管彎頭＞2個或坡度不足，引發水錘及氣阻。
      改造：管路彎頭數量≤1個，立管頂部增設自動排氣閥。
應用警示：
      禁止替代機械疏水閥用于間歇運行的伴熱管線（易因冷凝水滯留腐蝕閥芯）；海水工況需驗證材質耐氯離子腐蝕性（推薦哈氏合金相變管）。
